制造和销售 Blockzylinder
Blockzylinder
CAD-Datenbank / CAD-Anfrage
Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

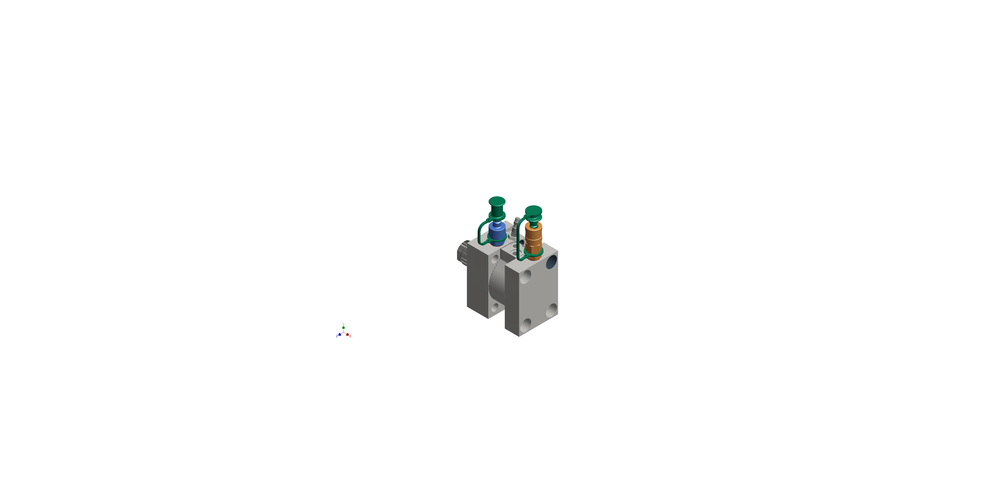

Zylinder-Details
| TYP | KST | KSTH | KSTV | BEA | BAA | DAE | DKO | MM | HUB | KNR | Eigenschaften |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BZ | 0 | 0 | 1 | 13 | 2 | 0 | 050 | 032 | 0030 | 0489 |
| Typenschlüssel | BZ.001.13.2.0-050-032-0030-0489 |
| Artikelnummer | 11005104 |
| Zylindertyp | BZ - Blockzylinder |
| Kolbenstange | 0 - einseitig |
| Kolbenstangenende hinten | 0 - Außengewinde |
| Kolbenstangenende vorne | 1 - Innengewinde |
| Befestigungsart | 13 - Rechteckflansch vorne |
| Bauart | 2 - doppeltwirkend |
| Dämpfung | 0 - ohne Dämpfung |
| Kolbendurchmesser | 050 |
| Kolbenstangendurchmesser | 032 |
| Hub | 0030 |
| Lfd. Nummer | 0489 |
| Eigenschaften / Beschreibung | Näherungsschalter druckfest (ND), Verschlusskupplung (SK), Wasserkühlung (WK), Wasserkühlung am Zylinderrohr, Squeezingzylinder |
您将转到Global GVCN 3Ds。
如需更换现有油缸，请联系hps@hpsinternational.com或是您的销售代表
如需更换现有油缸，请联系hps@hpsinternational.com或是您的销售代表
方形油缸
- 由于其设计，块式油缸通常用于最大约100mm的短行程，当然也可以实现更大的行程。立方体设计使其即使在困难和狭窄的空间内也易于安装。
- 因此，这种油缸广泛应用于注塑或压铸模具制造。此外，块式油缸还经常用作挤压油缸。
- 我们的产品组合包括以下缸体：
- 57型标准气缸
- 带位置开关的57型标准气缸
- 集成滚柱开关的油缸
- 带液压活塞杆锁紧装置的油缸
- HYDROPNEU - SQS挤压系统
- 带冷却装置的油缸
- 集成水冷却装置的油缸
- 服务:
- CAD数据配置器
- 我们很乐意为您的特殊应用提供设计建议。
- 我们还将在现场安装和调试您的专用气缸。
- 请随时拨打 + 49 (0) 711 / 34 29 99-0
- 您也可以使用我们的联系表格。
