Führung außen

CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	0	0	1	14	2	0	063	040	0150	0343

Typenschlüssel	RZ.001.14.2.0-063-040-0150-0343
Artikelnummer	11006736

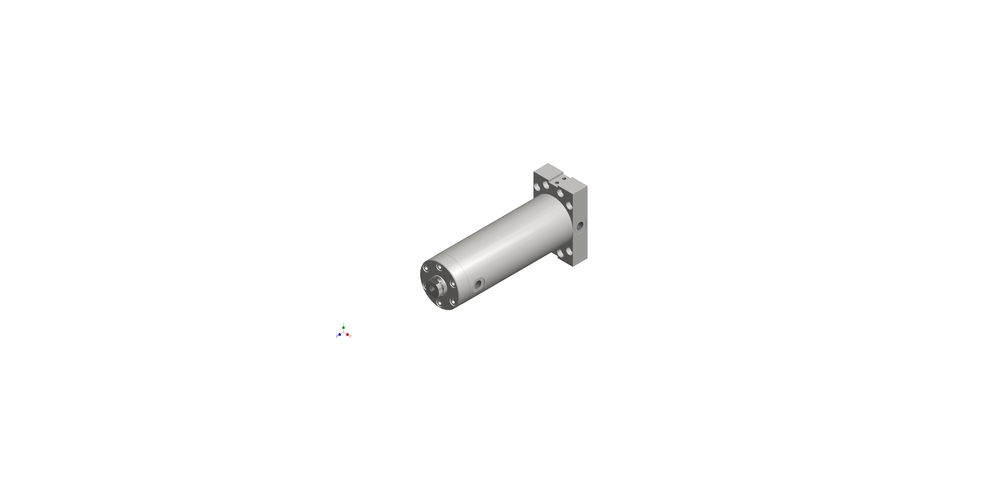

Zylindertyp	RZ - Rundzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	1 - Innengewinde
Befestigungsart	14 - Rechteckflansch hinten
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	063
Kolbenstangendurchmesser	040
Hub	0150
Lfd. Nummer	0343
Eigenschaften / Beschreibung	Führung außen (FA)

Downloads:

CAD Datei im STP-Format
