CAD-Datenbank  / CAD-Anfrage

Bitte selektieren Sie die Hydraulikzylinder gemäß Ihren Anforderungen. Im weiteren Verlauf haben Sie die Möglichkeit den ausgewählten Zylinder oder eine noch weiter ergänzte Ausführung direkt als Anfrage zu senden.

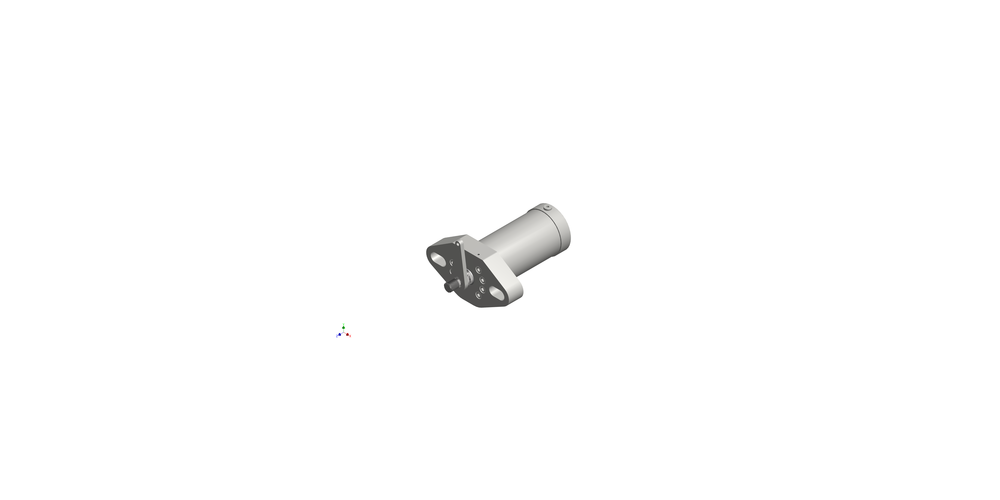

Zylinder-Details

TYP	KST	KSTH	KSTV	BEA	BAA	DAE	DKO	MM	HUB	KNR	Eigenschaften
RZ	0	0	0	03	2	0	080	035	0120	0449

Typenschlüssel	RZ.000.03.2.0-080-035-0120-0449
Artikelnummer	11004664
Zylindertyp	RZ - Rundzylinder
Kolbenstange	0 - einseitig
Kolbenstangenende hinten	0 - Außengewinde
Kolbenstangenende vorne	0 - Außengewinde
Befestigungsart	03 - Flansch vorne
Bauart	2 - doppeltwirkend
Dämpfung	0 - ohne Dämpfung
Kolbendurchmesser	080
Kolbenstangendurchmesser	035
Hub	0120
Lfd. Nummer	0449
Eigenschaften / Beschreibung	Rollenschalter (NR), vorbereitet für Anbau externes Wegmesssystem, Kernzugzylinder

Downloads:

CAD Datei im STP-Format
