Fabrication et vente de Centrale Hydraulique Standard

Centrale Hydraulique Standard

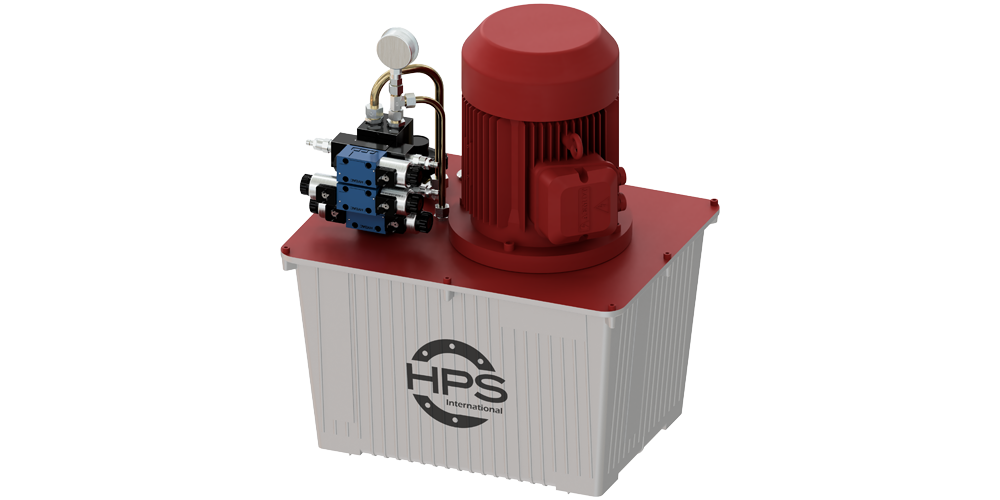

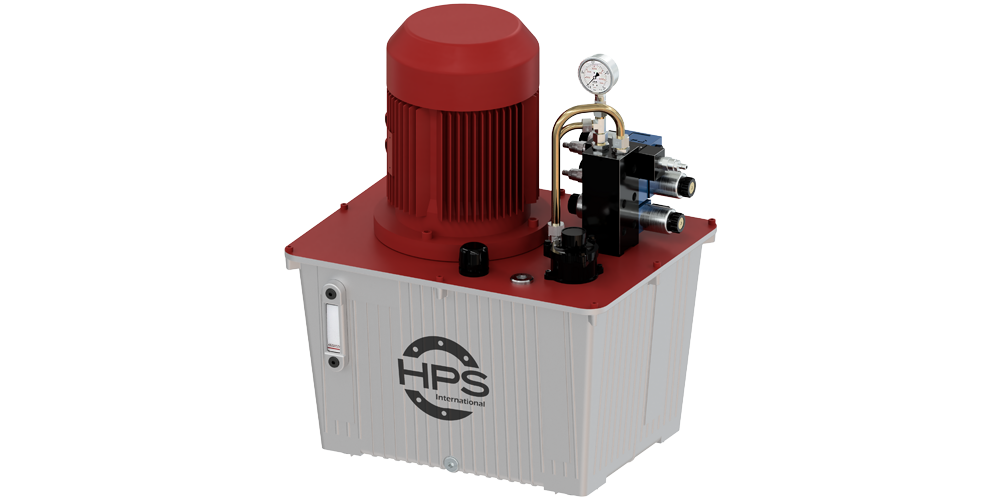

• Chez HPS HYDROPNEU, nous avons défini des séries de groupes hydrauliques basées sur notre vaste expérience, capables de couvrir une grande variété d’applications. Notre série standardisée de groupes hydrauliques compacts (KA), disponible en cinq tailles, couvre déjà de nombreuses applications courantes et peut être adaptée rapidement et de manière économique à vos exigences grâce à sa conception modulaire et à ses nombreuses options supplémentaires.
•
• DONNÉES TECHNIQUES :

	KA1	KA2	KA3	KA4	KA5
Puissance   (électrique)   [kW]	1,1	2,2	5,5	7,5	11
Pression de service   (max.)   [bar]	200	200	200	200	200
Débit   (env.)   [Ltr./min]	2,0	4,0	11	14	23
Capacité nominale du réservoir   [Ltr.]	30	30	44	70	100

•
• CARACTÉRISTIQUES PRINCIPALES :
•
• •  Pompe à engrenages extérieurs robuste (pression maximale ≥ 230 bar)
• •  Moteur électrique : 4 pôles, 400V, IE3, 1500 tr/min (autres tensions et vitesses disponibles sur demande)
• •  Réservoir d’huile en aluminium : robuste avec une excellente dissipation thermique
• •  Fluide : huile hydraulique minérale HLP46 selon DIN 51524 Partie 2
• •  Plage de température ambiante : -15°C à +60°C
• •  Voyant de contrôle pour le niveau et la température
• •  Filtre de retour (10 µm) avec indicateur d’encrassement (version visuelle ou électrique au choix)
• •  Filtre de remplissage / reniflard
• •  Préparé pour montage de distributeurs (CETOP3 / NG06)
•
• En plus de ces caractéristiques de base, les groupes compacts HPS Hydropneu peuvent être adaptés individuellement à vos besoins grâce à un large éventail d’options supplémentaires.
•
• ÉQUIPEMENT OPTIONNEL :
•
• BLOC DISTRIBUTEUR :
•
• •  (CETOP3 / NG06) avec jusqu’à 5 emplacements de distributeurs
• •  Permet le fonctionnement simultané de jusqu’à 5 vérins indépendants, par exemple
• •  Configuration flexible des distributeurs permettant de nombreuses fonctions telles que :
•        •  Différents distributeurs directionnels (standard : 24 V ou manuel)
•        •  Contrôle de vitesse
•        •  Réduction de pression
•        •  Fonction de maintien de charge
•
• CAPTEURS ET TECHNOLOGIE DE MESURE :
•
• •  Transmetteur de pression
• •  Mesure du débit
• •  Surveillance du niveau
• •  Surveillance de la température
•
• ÉLECTRICITÉ :
•
• •  Câblage de tous les composants avec une armoire électrique.
•
• FONCTIONS SUPPLÉMENTAIRES :
•
• •  Commande / protection moteur
• •  Éléments de commande pour les fonctions des distributeurs
• •  Voyants lumineux et affichages
• •  Préparation pour raccordement API
•
• D’AUTRES OPTIONS RENDENT LES GROUPES STANDARDS PRÊTS POUR VOTRE APPLICATION :
•
• •  Chariot robuste pour utilisation en atelier
• •  Refroidissement actif (fonctionnement continu en environnement chaud)
• •  Chauffages de réservoir (uniquement possibles avec des réservoirs en acier)
• •  Accumulateurs hydrauliques …
•

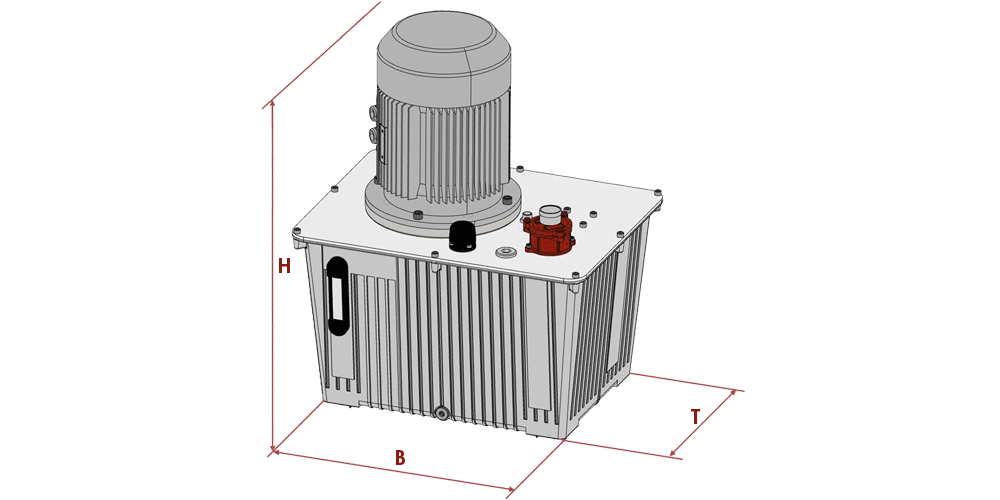

• DIMENSIONS ET POIDS DE LA SÉRIE KA :

	Taille 1	Taille 2	Taille 3	Taille 4	Taille 5
B   [mm]	491	491	525	605	680
T   [mm]	341	341	424	465	500
H   [mm]	556	634	720	743	1030
Poids (env.)   (sans remplissage d’huile)   [kg]	29,5	40,5	77,5	91	145

•
• SERVICE:
•
• Nous nous ferons un plaisir de vous conseiller sur la conception de votre application spécifique.
• Sur demande, nous effectuons une installation sur site avec mise en service hydraulique ultérieure.
•
• N'hésitez pas à nous appeler au + 49 (0) 711 / 34 29 99-0
• Vous pouvez également utiliser notre formulaire de contact.
•
